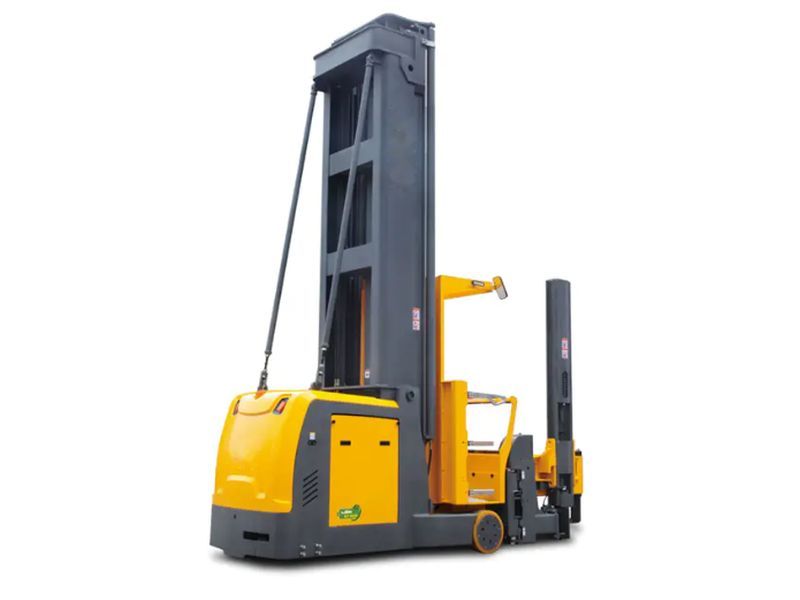

Xe Nâng Điện OPTS15

Liên hệ báo giá

✅Thiết kế 3 hướng cho lối đi hẹp
✅Truyền động AC toàn phần mạnh mẽ
✅2 hệ thống tái tạo năng lượng
✅Khung nâng chống xoắn, giảm rung
✅CAN-Bus thông minh, điều khiển đa trục

NHẬN BÁO GIÁ
Hotline: 0919.186.719 LIÊN HỆ TƯ VẤN

Giới thiệu sản phẩm

Thiết kế kết cấu đỡ 3 điểm, trọng tâm thấp, khả năng ổn định khi đánh lái cao và bán kính quay vòng nhỏ.
Trang bị 2 hệ thống tái tạo năng lượng hoạt động độc lập, giúp tiết kiệm năng lượng và giảm chi phí vận hành.
Khung nâng có khả năng chống xoắn cao, giúp nâng tải ổn định hơn và giảm rung lắc khi vận hành.
Công nghệ điều khiển truyền động AC toàn phần mang lại công suất mạnh mẽ và hiệu suất làm việc cao hơn.
Hệ thống quản lý thông minh kết hợp công nghệ CAN-Bus có khả năng đáp ứng nhiều nhu cầu vận hành khác nhau, đảm bảo xe hoạt động an toàn và tin cậy.
Công nghệ điều khiển đa trục giúp nâng cao hiệu suất làm việc.
Công nghệ tự cân bằng khi xe làm việc với tải nâng ở vị trí trọng tâm cao giúp duy trì độ ổn định tốt cho xe.
Hệ thống điều khiển liên động giữa chiều cao nâng và tốc độ di chuyển giúp đảm bảo độ ổn định động của xe trong quá trình vận hành.
Hệ thống cảnh báo an toàn nhiều cấp gồm cảm biến laser chống va chạm, nút dừng khẩn cấp, cảnh báo bằng âm thanh và ánh sáng, giúp bảo vệ người vận hành và thiết bị xung quanh.
Tay điều khiển thiết kế theo nguyên lý công thái học, giúp thao tác nhẹ nhàng và thuận tiện hơn.
Cụm màn hình LCD đa chức năng, hiệu suất cao được bố trí ở vị trí trung tâm của bảng điều khiển.
Bảng điều khiển có thể điều chỉnh góc nghiêng và chiều cao, kết hợp ghế ngồi có thể điều chỉnh tiến/lùi, giúp người vận hành dễ dàng lựa chọn tư thế làm việc phù hợp nhất.
Sử dụng các linh kiện nhập khẩu từ những thương hiệu uy tín như bánh xe dẫn động, van điều khiển điện từ, bộ điều khiển, công tắc tơ, chiết áp lái và các bộ phận khác.
Có 3 chế độ tốc độ gồm chậm, trung bình và nhanh, phù hợp với nhiều điều kiện làm việc khác nhau.
Hệ thống chẩn đoán lỗi tích hợp trên xe giúp hỗ trợ bảo trì chính xác và sửa chữa kịp thời.

Cấu hình tiêu chuẩn:

Khung nâng Duplex
Chiều dài càng nâng 950 mm
Hệ thống điều khiển thủy lực với van điện từ
Động cơ truyền động AC hiệu suất cao, mô-men xoắn lớn
Động cơ bơm dầu hiệu suất cao, mô-men xoắn lớn
Cơ cấu điều chỉnh sàn thao tác lên/xuống và tiến/lùi
Cụm đồng hồ LCD đa chức năng, bao gồm các phím chức năng mềm
Đèn LED bên hông, đèn LED chỉ dẫn và đèn LED đọc sách
Ghế ngồi có đệm và dây đai an toàn
Trang bị 3 bộ điều khiển Curtis cho hệ thống di chuyển, lái và nâng hạ
Bàn đạp phía trước tích hợp
Bánh xe dẫn động của Đức
Tấm ốp hông trái, hông phải và nắp che bằng kim loại dập
Công tắc ngắt nguồn khẩn cấp
Còi cảnh báo khi lùi
Đầu nối nhập khẩu
Bộ giảm chấn thông minh cuối hành trình
Gương chiếu hậu
Hệ thống CAN bus
Bơm bánh răng độ ồn thấp nhập khẩu từ Ý
Ắc quy tháo lắp ngang 80V/560Ah
Bộ sạc 80V/80A

Tải trọng nâng định mức:

Chiều cao nâng đến 7.000 mm: 1.500 kg
Chiều cao nâng từ 7.000 mm đến 10.020 mm: 1.100 kg
Tâm tải: 600 mm

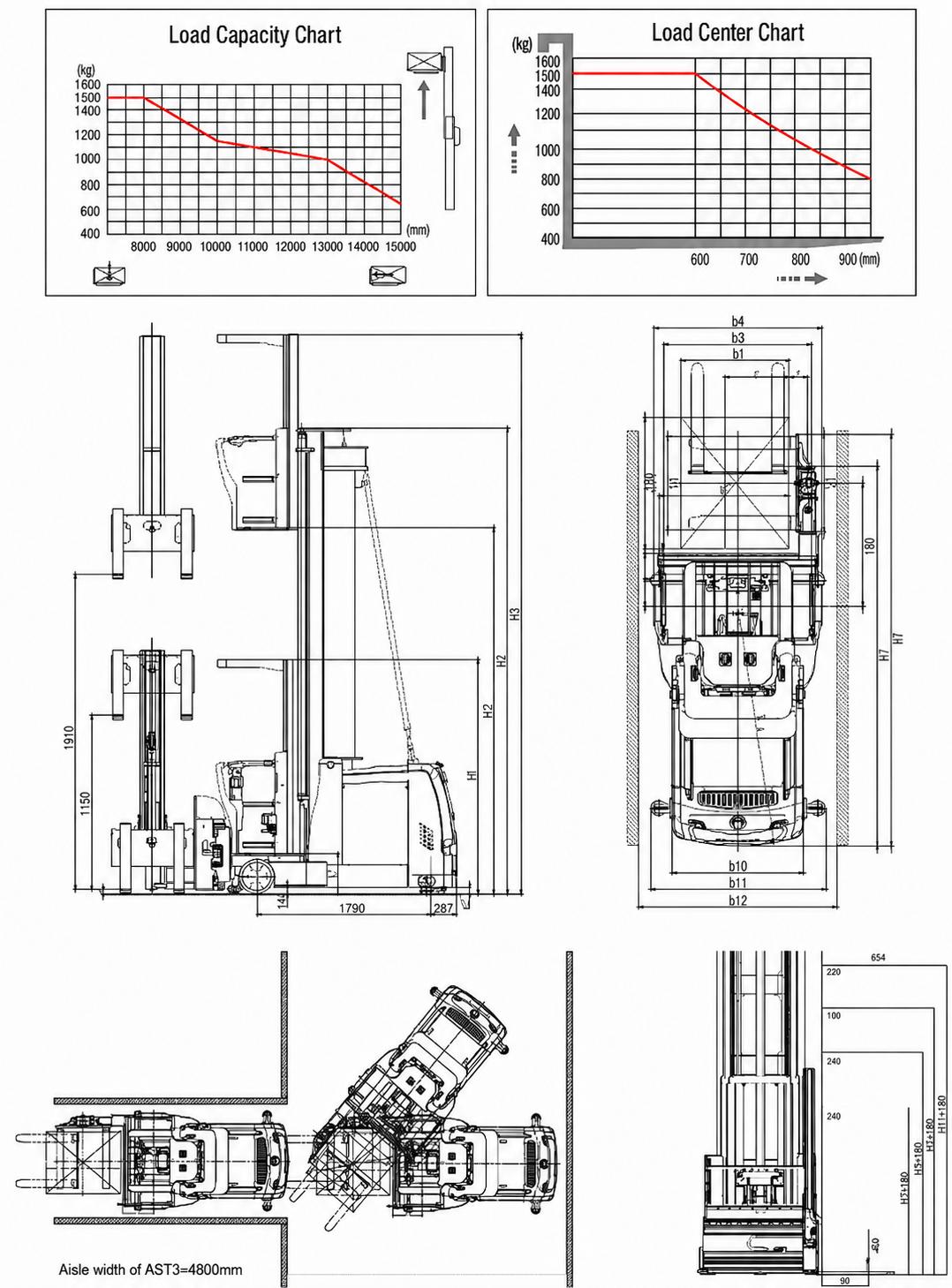

Bản vẽ kích thước

xe-nang-dien-opts15-1

Mã sản phẩm		OPTS15(6M)	OPTS15(6,5M)	OPTS15(8M)
Loại động cơ		Điện	Điện	Điện
Kiểu vận hành		Nâng 3 hướng	Nâng 3 hướng	Nâng 3 hướng
Tải trọng	Q(kg)	1500	1500	1500
Tải trọng nâng tại chiều cao tối đa		1500kg	1380kg	1150kg
Khoảng cách tâm tải	c(mm)	600	600	600
Khoảng cách từ tâm trục dẫn động đến càng nâng	x(mm)	485±10	485±10	485±10
Chiều dài cơ sở	y(mm)	1928±20	1928±20	1928±20
Bánh xe dẫn động trung tâm / Đối trọng	Z(mm)	280	280	280
Khối lượng vận hành bao gồm pin	kg	7705	7705	8105
Tải trọng trục trước/sau khi có tải	kg	7340/1665 theo chiều dọc	7440/1765 theo chiều dọc	7640/1965 theo chiều dọc
Tải trọng trục trước/sau khi không tải	kg	4580/2925	4680/3025	4880/3225
Kích thước lốp trước	PU	380×192	380×192	380×192
Kích thước lốp sau	PU	400×160	400×160	400×160
Số lượng bánh xe trước/sau (x = bánh dẫn động)		2/1x	2/1x	2/1x
Khoảng cách giữa hai bánh trước	b10(mm)	1362±10	1362±10	1362±10
Chiều cao khung nâng khi hạ thấp hoàn toàn	h1(mm)	3498±20	3745±20	4498±20
Chiều cao nâng	h3(mm)	4260	4760	6260
Chiều cao tổng thể khi khung nâng nâng lên tối đa	h4(mm)	6928±20	7428±20	8928±20
Chiều cao khung bảo vệ phía trên	h6(mm)	2564±20	2564±20	2564±20
Chiều cao sàn nâng	h7(mm)	442±10	442±10	442±10
Chiều cao nâng phụ	h9(mm)	1740	1740	1740
Chiều cao sàn nâng khi nâng lên	h12(mm)	4702±20	5202±20	6702±20
Chiều dài tổng thể (không tải)	l1(mm)	3805±20	3805±20	3805±20
Chiều dài thân xe, không bao gồm càng nâng	l2(mm)	3470±20	3470±20	3470±20
Chiều rộng tổng thể	b1/b2(mm)	1210/1555	1210/1555	1210/1555
Kích thước càng nâng	s/e/l(mm)	50x120x1070	50x120x1070	50x120x1070
Giá càng nâng theo tiêu chuẩn ISO 2328, cấp/kiểu A, B		2/B	2/B	2/B
Chiều rộng giá đỡ càng nâng	b3(mm)	908	908	908
Chiều rộng phủ bì càng nân	b5(mm)	870	870	870
Chiều rộng phủ bì con lăn dẫn hướng	b6(mm)	1630	1630	1630
Khoảng cách mở rộng sang bên	b7(mm)	1300±20	1300±20	1300±20
Khoảng cách mở rộng sang bên tính từ tâm xe	b8(mm)	480	480	480
Khoảng sáng gầm xe khi có tải, tại vị trí dưới khung nâng	m1(mm)	80	80	80
Khoảng sáng gầm xe tại tâm chiều dài cơ sở	m2(mm)	80	80	80
Chiều rộng lối đi tối thiểu (pallet 1200 × 1200 mm)	Ast(mm)	1700	1680	1700
Chiều rộng lối đi tối thiểu (pallet 1200 × 800 mm)	Ast3(mm)	4200		4200
Bán kính quay vòng	Wa(mm)	2220±20	2220±20	2220±20
Khoảng cách từ trục trước đến tâm quay của càng nâng	l8(mm)	1150	1150	1150
Tổng chiều cao nâng	h3+h9(mm)	6000	6500	8000
Chiều cao lấy hàng tối đa	h12+1600(mm)	6302±20	6802±20	8302±20
Khoảng cách từ tâm quay của càng nâng đến phần nhô phía trước của xe	18-x(mm)	650	650	650
Chiều rộng pallet	b12(mm)	1200	1200	1200
Chiều dài pallet	I6(mm)	1000	1000	1000
Chiều rộng lọt lòng cabin	mm	420	420	420
Chiều cao lọt lòng cabin	mm	2070±20	2070±20	2070±20
Chiều rộng tổng thể của cabin	b9(mm)	1430±10	1430±10	1430±10
Chiều rộng giá trượt mở rộng phía trước có khả năng xoay	b14(mm)	1488	1488	1488
Chiều rộng tay đỡ	l10(mm)	175	175	175
Khoảng cách từ tâm xoay của càng nâng đến giá đỡ càng	r(mm)	155	150	155
Tốc độ di chuyển, có tải/không tải	km/h	10/10	10/10	10/10
Tốc độ nâng, có tải/không tải	mm/s	280/300	280/300	280/300
Tốc độ hạ, có tải/không tải	mm/s	320/300	320/300	320/300
Tốc độ dịch chuyển ngang, có tải/không tải	mm/s	190/200	190/200	190/200
Phanh chính		Phanh tái sinh	Phanh tái sinh	Phanh tái sinh
Phanh đỗ xe		Phanh điện từ	Phanh điện từ	Phanh điện từ
Công suất động cơ di chuyển (S2 – 60 phút)	KW	7.5(AC)	7.5(AC)	7.5(AC)
Công suất động cơ nâng (S3 15%)	KW	20(AC)	20(AC)	20(AC)
Áp suất hệ thống	bar	200	200	200
Ắc quy theo tiêu chuẩn DIN 43531/35/36, loại A/B/C		4PZS560	4PZS560	4PZS560
Điện áp pin / Dung lượng danh định (K5)	V/Ah	80/560	80/560	80/560
Trọng lượng pin	kg	1480(1450-1510)	1480(1450-1510)	1480(1450-1510)
Loại điều khiển truyền động		AC	AC	AC
Mức độ ồn tại vị trí người lái theo tiêu chuẩn EN 12053, dB(A)	Db(A)	68	68	68
Hệ thống lái		EPS	EPS	EPS

Mã sản phẩm		OPTS15(9,2M)	OPTS15(10M)	OPTS15(10,5M)	OPTS15(13M)
Loại động cơ		Điện	Điện	Điện	Điện
Kiểu vận hành		Nâng 3 hướng	Nâng 3 hướng	Nâng 3 hướng	Nâng 3 hướng
Tải trọng	Q(kg)	1500	1500	1500	1500
Tải trọng nâng tại chiều cao tối đa		950kg	900kg	850kg	600kg
Khoảng cách tâm tải	c(mm)	600	600	600	600
Khoảng cách từ tâm trục dẫn động đến càng nâng	x(mm)	485±10	485±10	485±10	485±10
Chiều dài cơ sở	y(mm)	1928±20	1928±20	1928±20	2248±20
Bánh xe dẫn động trung tâm / Đối trọng	z(mm)	280	280	280	280
Khối lượng vận hành bao gồm pin	kg	8405	8705	8805	10020
Tải trọng trục trước/sau khi có tải	kg	7790/2115 theo chiều dọc	7940/2265 theo chiều dọc	7990/2315 theo chiều dọc	8540/3015 theo chiều dọc
Tải trọng trục trước/sau khi không tải	kg	4980/3425	5130/3575	5180/3625	5730/4775
Kích thước lốp trước	PU	380×192	380×192	380×192	380×192
Kích thước lốp sau	PU	400×160	400×160	400×160	400×160
Số lượng bánh xe trước/sau (x = bánh dẫn động)		2/1x	2/1x	2/1x	2/1x
Khoảng cách giữa hai bánh trước	b10(mm)	1362±10	1362±10	1362±10	1362±10
Chiều cao khung nâng khi hạ thấp hoàn toàn	h1(mm)	5098±20	5498±20	5748±20	5212±20
Chiều cao nâng	h3(mm)	7460	8260	8760	11260
Chiều cao tổng thể khi khung nâng nâng lên tối đa	h4(mm)	10128±20	10928±20	11428±20	13928±20
Chiều cao khung bảo vệ phía trên	h6(mm)	2564±20	2564±20	2564±20	2564±20
Chiều cao sàn nâng	h7(mm)	442±10	442±10	442±10	442±10
Chiều cao nâng phụ	h9(mm)	1740	1740	1740	1740
Chiều cao sàn nâng khi nâng lên	h12(mm)	7902±20	8702±20	9202±20	11702±20
Chiều dài tổng thể (không tải)	l1(mm)	3805±20	3805±20	3805±20	4125±20
Chiều dài thân xe, không bao gồm càng nâng	l2(mm)	3470±20	3470±20	3470±20	3790±20
Chiều rộng tổng thể	b1/b2(mm)	1210/1555	1210/1555	1210/1555	1210/1555
Kích thước càng nâng	s/e/l(mm)	50x120x1070	50x120x1070	50x120x1070	50x120x1070
Giá càng nâng theo tiêu chuẩn ISO 2328, cấp/kiểu A, B		2/B	2/B	2/B	2/B
Chiều rộng giá đỡ càng nâng	b3(mm)	908	908	908	908
Chiều rộng phủ bì càng nân	b5(mm)	870	870	870	870
Chiều rộng phủ bì con lăn dẫn hướng	b6(mm)	1630	1630	1630	1630
Khoảng cách mở rộng sang bên	b7(mm)	1300±20	1300±20	1300±20	1300±20
Khoảng cách mở rộng sang bên tính từ tâm xe	b8(mm)	480	480	480	480
Khoảng sáng gầm xe khi có tải, tại vị trí dưới khung nâng	m1(mm)	80	80	80	80
Khoảng sáng gầm xe tại tâm chiều dài cơ sở	m2(mm)	80	80	80	80
Chiều rộng lối đi tối thiểu (pallet 1200 × 1200 mm)	Ast(mm)	1700	1700	1700	1700
Chiều rộng lối đi tối thiểu (pallet 1200 × 800 mm)	Ast3(mm)	4200	4200	4200	4520
Bán kính quay vòng	Wa(mm)	2220±20	2220±20	2220±20	2540±20
Khoảng cách từ trục trước đến tâm quay của càng nâng	l8(mm)	1150	1150	1150	1150
Tổng chiều cao nâng	h3+h9(mm)	9200	10000	10500	13000
Chiều cao lấy hàng tối đa	h12+1600(mm)	9502±20	10302±20	10802±20	13302±20
Khoảng cách từ tâm quay của càng nâng đến phần nhô phía trước của xe	l8-x(mm)	650	650	650	650
Chiều rộng pallet	b12(mm)	1200	1200	1200	1200
Chiều dài pallet	l6(mm)	1000	1000	1000	1000
Chiều rộng lọt lòng cabin	mm	420	420	420	420
Chiều cao lọt lòng cabin	mm	2070±20	2070±20	2070±20	2070±20
Chiều rộng tổng thể của cabin	b9(mm)	1430±10	1430±10	1430±10	1430±10
Chiều rộng giá trượt mở rộng phía trước có khả năng xoay	b14(mm)	1488	1488	148	1488
Chiều rộng tay đỡ	l10(mm)	175	175	175	175
Khoảng cách từ tâm xoay của càng nâng đến giá đỡ càng	r(mm)	155	155	155	155
Tốc độ di chuyển, có tải/không tải	km/h	10/10	10/10	10/10	10/10
Tốc độ nâng, có tải/không tải	mm/s	280/300	280/300	280/300	300/320
Tốc độ hạ, có tải/không tải	mm/s	320/300	320/300	320/300	320/300
Tốc độ dịch chuyển ngang, có tải/không tải	mm/s	190/200	190/200	190/200	190/200
Phanh chính		Phanh tái sinh	Phanh tái sinh	Phanh tái sinh	Phanh tái sinh
Phanh đỗ xe		Phanh điện từ	Phanh điện từ	Phanh điện từ	Phanh điện từ
Công suất động cơ di chuyển (S2 – 60 phút)	KW	7.5(AC)	7.5(AC)	7.5(AC)	7.5(AC)
Công suất động cơ nâng (S3 15%)	KW	20(AC)	20(AC)	20(AC)	20(AC)
Áp suất hệ thống	bar	200	200	200	200
Ắc quy theo tiêu chuẩn DIN 43531/35/36, loại A/B/C		4PZS560	4PZS560	4PZS560	5PZS600(700)
Điện áp pin / Dung lượng danh định (K5)	V/Ah	80/560	80/560	80/560	80/600(700)
Trọng lượng pin	kg	1480(1450-1510)	1480(1450-1510)	1480(1450-1510)	1780(1750-1810)
Loại điều khiển truyền động		AC	AC	AC	AC
Mức độ ồn tại vị trí người lái theo tiêu chuẩn EN 12053, dB(A)	Db(A)	68	68	68	68
Hệ thống lái		EPS	EPS	EPS	EPS

* Option: Lithium battery 80V/550AH (Charger 80V/200A)
