Nếu quan sát các dòng bàn nâng thủy lực hoặc thiết bị nâng hạ công nghiệp hiện nay, bạn sẽ dễ dàng nhận thấy một hệ thống khung đặc biệt có hình dạng giống chữ X. Đây chính là cơ cấu khung nâng chữ X – thiết kế đã được ứng dụng rộng rãi trong ngành nâng hạ nhờ khả năng chịu tải tốt, vận hành ổn định và tiết kiệm không gian.
Tại Sumilift, phần lớn các dòng thiết bị nâng hạ được khách hàng lựa chọn đều sử dụng cơ cấu này bởi tính linh hoạt và độ bền cao trong quá trình làm việc thực tế. Vậy cơ cấu khung nâng chữ X là gì? Nguyên lý hoạt động ra sao và vì sao thiết kế này lại trở thành tiêu chuẩn trên nhiều thiết bị nâng hạ hiện đại? Hãy cùng tìm hiểu chi tiết trong bài viết dưới đây.
Cơ Cấu Khung Nâng Chữ X Là Gì?
Khái niệm cơ cấu khung nâng chữ X

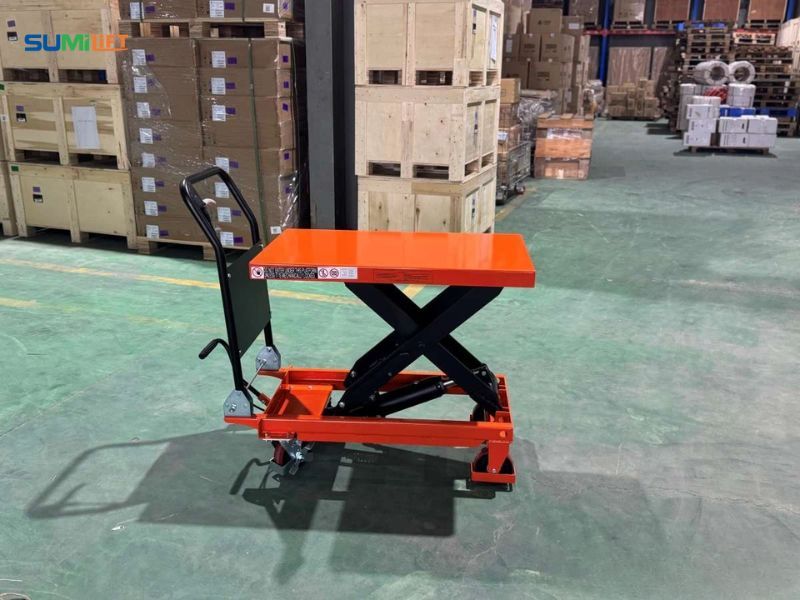

Cơ cấu khung nâng chữ X (Scissor Lift Mechanism) là hệ thống nâng hạ được cấu tạo từ nhiều thanh thép liên kết chéo với nhau tạo thành hình chữ X. Khi hệ thống này mở rộng hoặc thu hẹp, mặt bàn phía trên sẽ di chuyển lên hoặc xuống theo phương thẳng đứng.
Khác với các loại khung nâng dạng cột hoặc ray dẫn hướng truyền thống, cơ cấu chữ X hoạt động dựa trên nguyên lý chuyển đổi lực đẩy ngang thành chuyển động nâng theo chiều cao. Nhờ đó thiết bị có thể nâng hàng hóa một cách ổn định mà vẫn giữ được kết cấu gọn gàng.
Đây là giải pháp được ứng dụng rộng rãi trên:
- Xe nâng mặt bàn thủy lực.
- Bàn nâng điện công nghiệp.
- Bàn nâng hàng trong dây chuyền sản xuất.
- Sàn nâng phục vụ bảo trì và lắp đặt thiết bị.
Những thiết bị thường sử dụng cơ cấu nâng chữ X
Ngày nay, cơ cấu chữ X xuất hiện trong rất nhiều thiết bị nâng hạ khác nhau.
Trong đó phổ biến nhất là các dòng xe nâng mặt bàn dùng để nâng thùng hàng, linh kiện cơ khí, chậu cây cảnh hoặc khuôn mẫu sản xuất. Ngoài ra, nhiều dây chuyền đóng gói hiện đại cũng sử dụng bàn nâng chữ X để điều chỉnh chiều cao làm việc cho công nhân, góp phần giảm áp lực lên cột sống và tăng hiệu suất lao động.
Theo kinh nghiệm triển khai thực tế của Sumilift, những doanh nghiệp hoạt động trong lĩnh vực cơ khí, kho vận, sản xuất thực phẩm và cây cảnh thường ưu tiên lựa chọn các thiết bị sử dụng cơ cấu nâng chữ X bởi khả năng vận hành bền bỉ và chi phí bảo trì thấp.
Cấu Tạo Và Nguyên Lý Hoạt Động Của Cơ Cấu Khung Nâng Chữ X

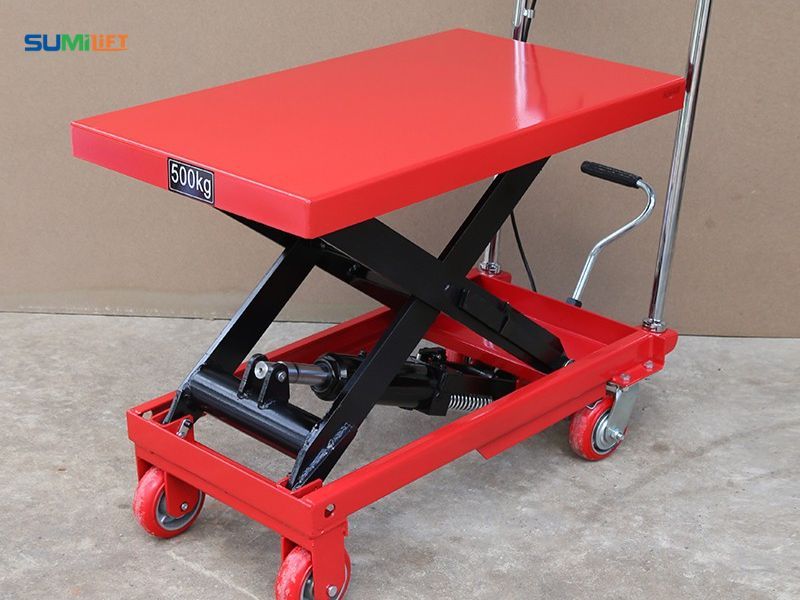

Cấu tạo khung nâng chữ X
Khung nâng chữ X gồm các thanh thép chịu lực được liên kết bằng chốt xoay, tạo thành cơ cấu giao nhau hình chữ “X”. Khi vận hành, toàn bộ hệ thống giúp nâng mặt bàn theo phương thẳng đứng một cách ổn định.
Các bộ phận chính gồm:
- Khung chữ X chịu lực
- Xi lanh thủy lực
- Mặt bàn thép
- Khung đế và trục liên kết
- Bánh xe và phanh cố định
Thiết kế này giúp phân tán lực đồng đều, hạn chế cong vênh và tăng độ bền khi nâng tải nặng.

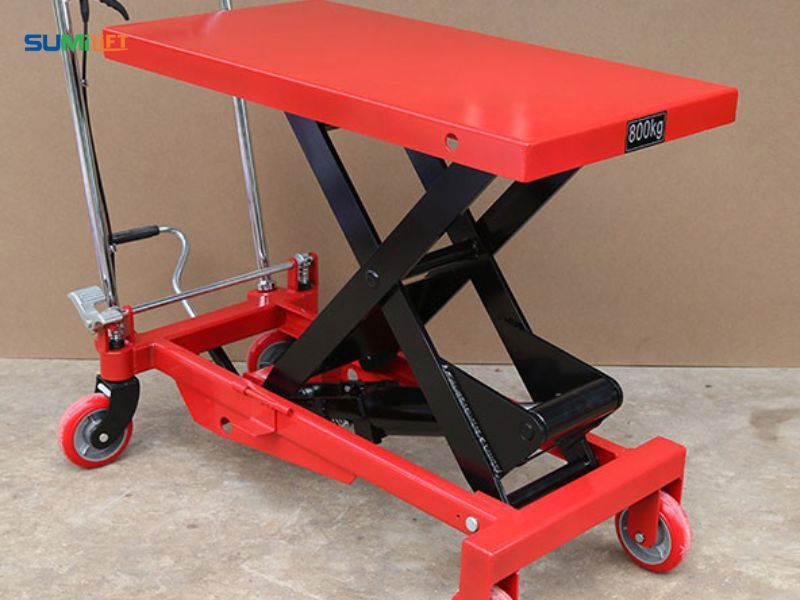

Nguyên lý hoạt động
Cơ cấu chữ X hoạt động dựa trên lực đẩy của hệ thống thủy lực.
- Khi bơm thủy lực hoạt động, piston đẩy làm các thanh chữ X mở rộng.
- Mặt bàn được nâng lên theo chiều thẳng đứng.
- Khi xả van, dầu hồi về, khung thu lại và mặt bàn hạ xuống từ từ.
Quá trình nâng hạ diễn ra ổn định, hạn chế rung lắc và đảm bảo an toàn cho hàng hóa.
Ưu điểm của cơ cấu chữ X
- Chịu tải tốt nhờ phân bổ lực đồng đều
- Nâng hạ ổn định, ít rung lắc
- Kết cấu đơn giản, dễ bảo trì
- Tuổi thọ cao trong môi trường công nghiệp
Các Loại Khung Nâng Chữ X Phổ Biến
Khung chữ X đơn
Đây là loại phổ biến nhất, sử dụng một tầng chữ X.
- Chiều cao nâng khoảng 700–900 mm
- Kết cấu gọn nhẹ, dễ vận hành
- Chi phí thấp, phù hợp nhu cầu cơ bản
Ứng dụng chủ yếu trong kho nhỏ, xưởng đóng gói hoặc các dòng bàn nâng thủy lực tải nhẹ.
Khung chữ X kép
Gồm hai tầng chữ X xếp chồng, giúp nâng cao hơn.
- Chiều cao nâng có thể đạt 1,3–1,5 m
- Chịu tải tốt hơn so với loại đơn
- Vận hành ổn định khi nâng hàng nặng
Thường dùng cho bàn nâng thủy lực tải trung bình đến lớn, đặc biệt trong kho hàng hoặc nhà vườn.
Khung chữ X di động và cố định
- Loại cố định: lắp tại một vị trí, dùng trong dây chuyền sản xuất
- Loại di động: có bánh xe, dễ di chuyển trong kho
Hiện nay, loại di động được sử dụng nhiều hơn nhờ tính linh hoạt và tiện lợi.
Ứng Dụng Của Cơ Cấu Khung Nâng Chữ X
Ngành cây cảnh và sinh vật cảnh: Hỗ trợ nâng chậu cây, bonsai hoặc cây cảnh nặng lên xe tải hoặc vị trí trưng bày, hạn chế va đập và đảm bảo an toàn cho chậu.
Ngành cơ khí – sản xuất: Dùng để nâng khuôn mẫu, linh kiện hoặc chi tiết máy trong quá trình gia công, giúp thao tác chính xác và an toàn hơn.
Dây chuyền đóng gói – kho vận: Giúp nâng hàng hóa lên đúng tầm làm việc, giảm thao tác cúi nhấc thủ công và tăng năng suất lao động trong xưởng.
Cơ cấu khung nâng chữ X là bộ phận quan trọng quyết định khả năng nâng hạ ổn định của bàn nâng thủy lực. Nhờ thiết kế thông minh, chịu tải tốt và vận hành an toàn, cơ cấu này được ứng dụng rộng rãi trong ngành cơ khí, đóng gói, kho vận và chăm sóc cây cảnh.
Hiểu rõ nguyên lý hoạt động của khung chữ X sẽ giúp doanh nghiệp lựa chọn đúng thiết bị phù hợp với nhu cầu thực tế. Tại Sumilift, các dòng xe nâng mặt bàn đều được lựa chọn từ những nhà sản xuất uy tín, đảm bảo độ bền cao, vận hành ổn định.
